PCB( Printed Circuit Board)，中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

双层板地线设计成栅状围框形成，即在印制板一面布较多的平行地线，另一面为抄板垂直地线，然后在它们交叉的地方用金属化过孔连接起来(过孔电阻要小)。

为考虑到每个IC芯片近旁应设有地线，往往每隔1～115cm布一根地线，这样密集的地线使信号环路的面积更小，有利于降低辐射。该地网设计方法应在布信号线之前，否则实现比较困难。

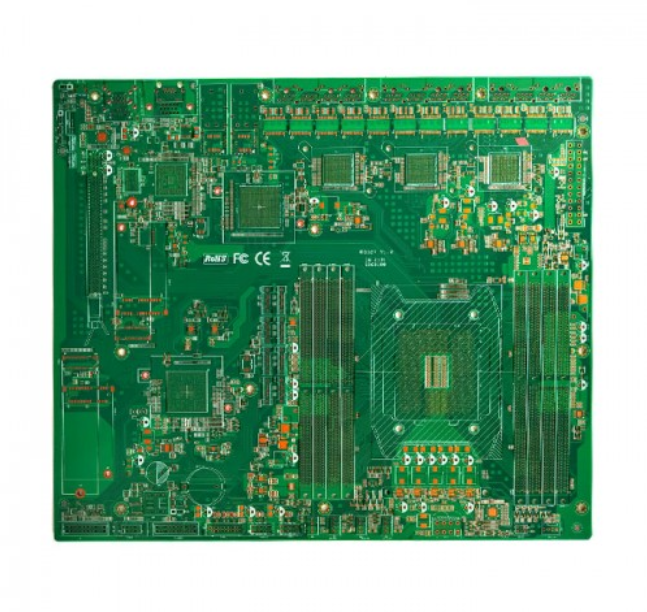

双层pcb板—布线技巧

使用自动布线器来设计pcb 是吸引人的。大多数的情形下，自动布线对纯数字的电路(尤其是低频率信号且低密度的电路)的动作不至于会有问题。但当尝试使用布线软件提供的自动布线工具做模拟、混合讯号或高速电路的布线时，可能会出现一些问题，而且有可能造成非常严重的电路性能问题。关于布线有许多要考虑的事项，但较为困扰的问题是接地方式。假使接地路径是由上层开始，每个装置的接地皆经由在该层上的拉线连接到地线。对下层的每个装置而言，是由电路板右边的贯孔连接到上层而形成接地回路。使用者在检查布线方式时会看到的立即红色旗标表示存在多个接地回路。此外，下层的接地回路被一条水平处。可降低数字切换δi/δt 对模拟电路造成的影响。 但须注意的是，这两片双层板在电路板的下层都有一个接地面。如此设计是为了让工程师在做故障排除时可以迅速地看到布线，此种方式常出现在装置制造商的示范与评估板上。但更典型的做法是在电路板的上层铺上接地面，以降低电磁干(emi)。
